熊谷管道自動焊機進軍海洋管道工程,對熊谷人來說又是新的征程的開始，熊谷管道自動內焊機，雙焊炬自動外焊機整套焊接設備于 2019 年 10月6日正式亮相于舟山海洋管道建設，取得“一次性焊接合格率 95.7% ”的好成績。熊谷管道自動焊機凝聚了熊谷公司數十年對管道自動焊機堅持不懈的技術研發和全體技術人員對各種技術的攻堅克難。那它是如何適應海洋復雜的環境因素焊接海洋管道的呢？讓我們一起去舟山海洋石油管道鋪設現場看一看吧。

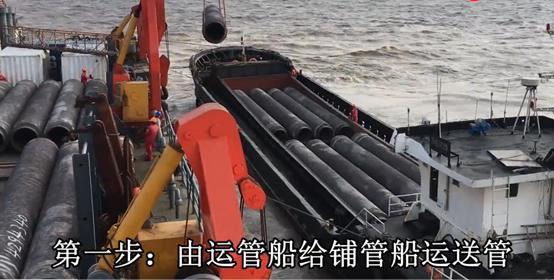

第一步：由運管船給鋪管船運送管

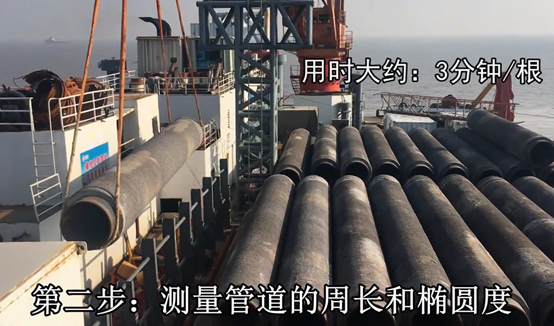

第二步：測量管道的周長和橢圓度，匹配好后，吊裝到作業流水線

第三步：坡口機上場，管道兩端進行坡口加工，將原始坡口25度加工至雙槍復合坡口5度

第四步：等待流水線走管

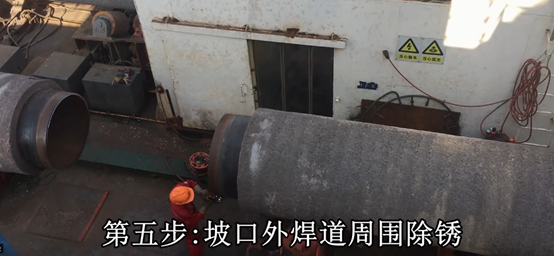

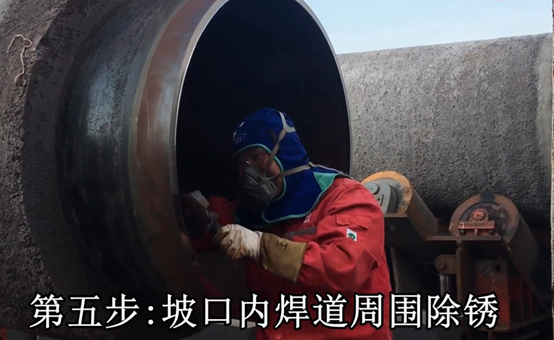

第五步：坡口內外焊道周圍進行除銹處理

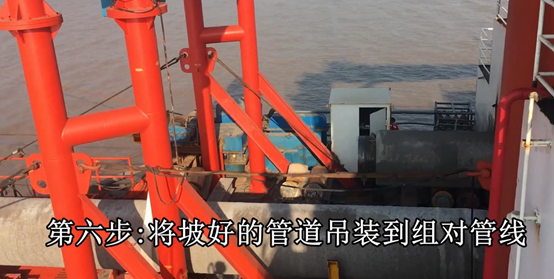

第六步：調整焊縫的位置：將坡好口的管道吊裝到組對管線，然后調整焊縫的位置

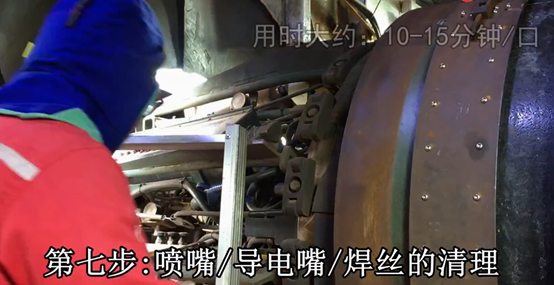

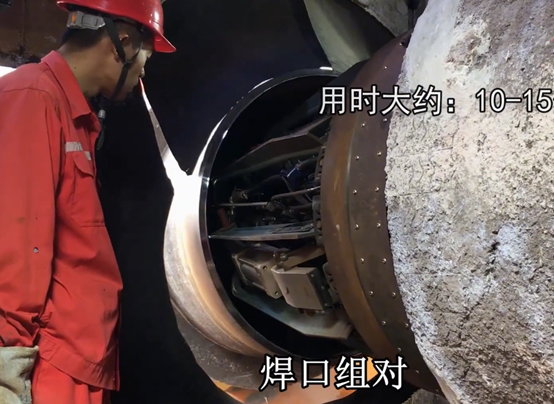

第七步：內焊機組對前的準備工作：噴嘴、導電嘴、焊絲的清理；焊槍位置的檢查；焊口組對；

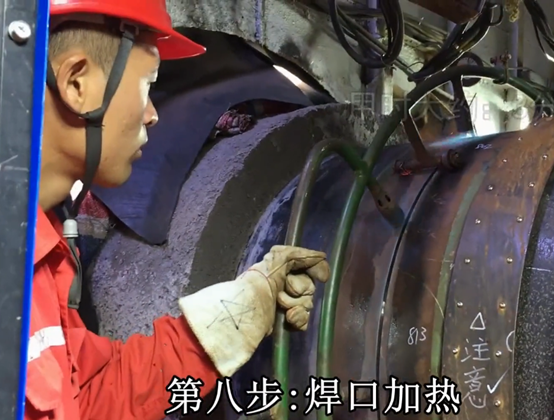

第八步：焊口加熱

第九步：使用熊谷管道自動內焊機打底

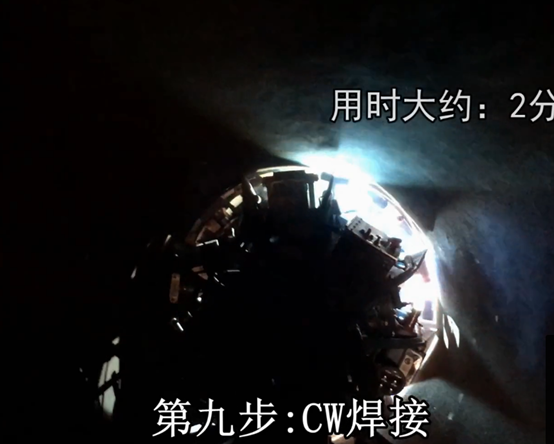

CW焊接

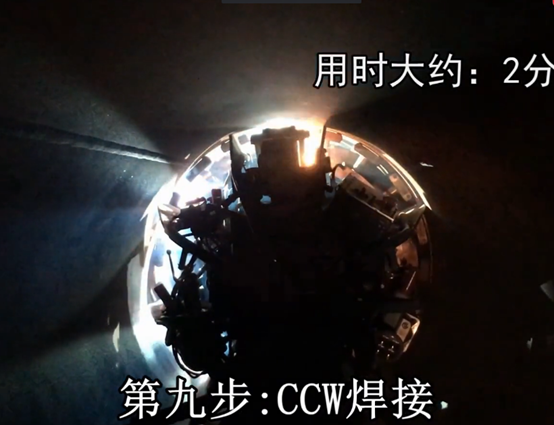

CCW焊接

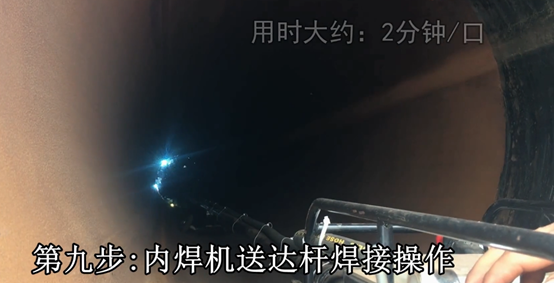

操作內焊機的送達桿

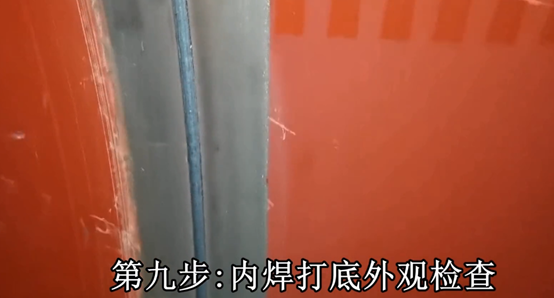

檢查焊縫

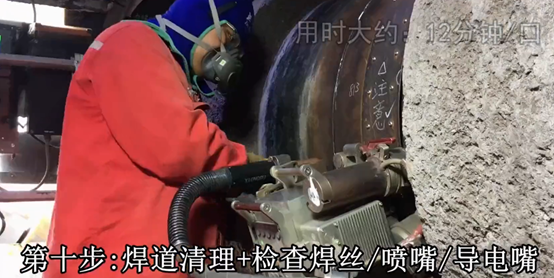

第十步：外焊接第一工位

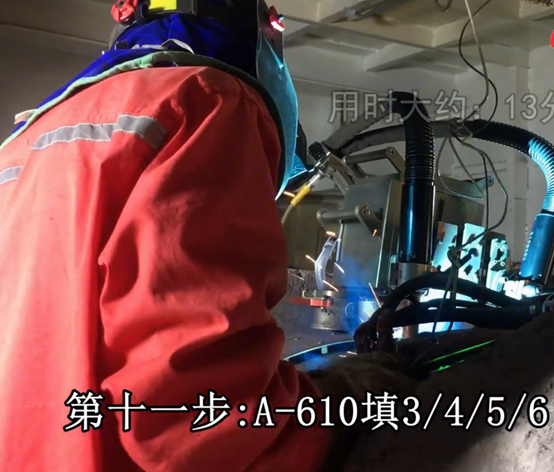

第十一步：外焊接第二工位

熊谷雙焊炬管道自動外焊機填3/4/5/6

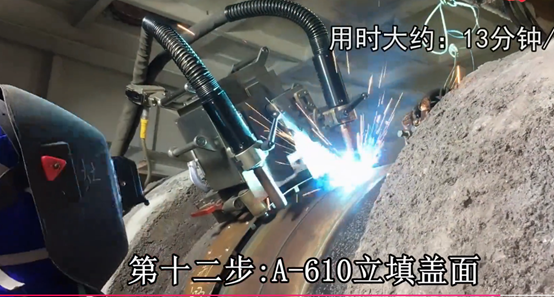

第十二步：外焊接第三工位

熊谷雙焊炬管道自動外焊機立填蓋面

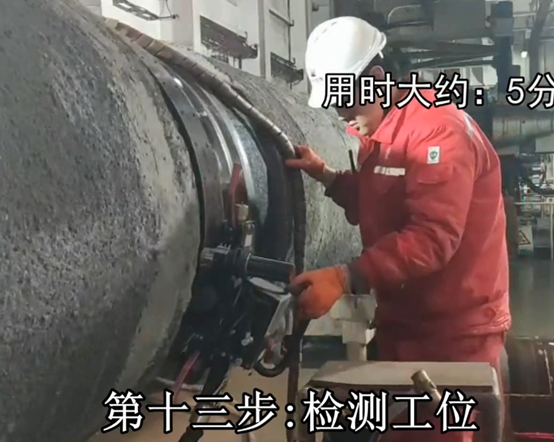

第十三步：檢測工位（焊縫）

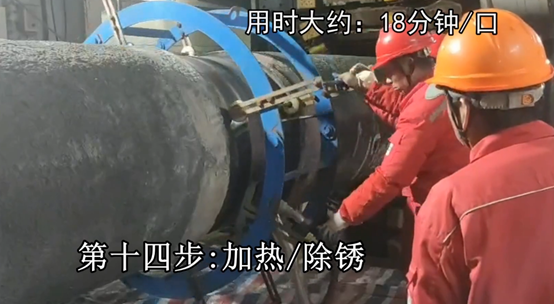

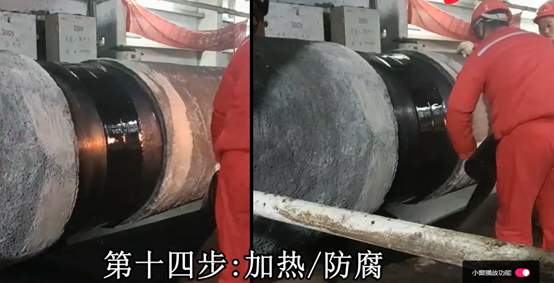

第十四步：加熱、除銹、防腐

第十五步：保溫、發泡、固定成型

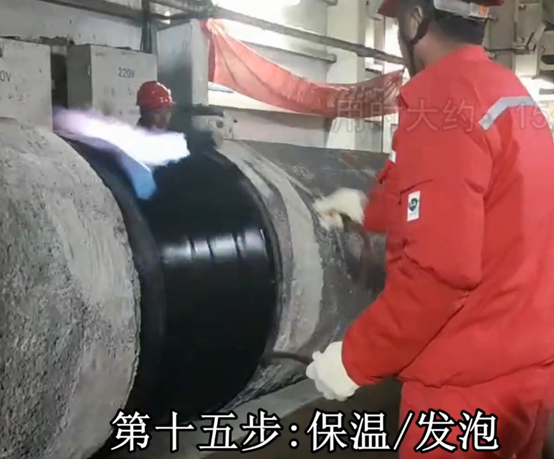

保溫、發泡

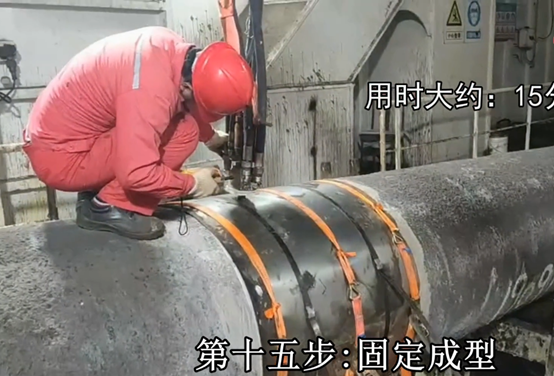

固定成型

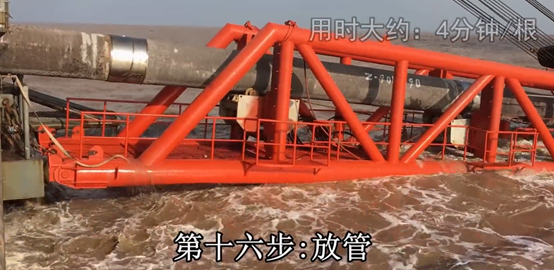

第十六步：放管

看完了圖文版的介紹是不是不過癮？小編為您準備好了更直觀的視頻版，為您揭開海洋管道焊接神秘面紗。

視頻傳送門：

中國建設者，逢山開路、遇水搭橋，創造了一個又一個奇跡，大國工程彰顯了國家力量，中國速度令世界稱奇，致敬每一位建設者，是你們讓中國變得更加璀璨矚目！
